Anpassung und Prüfung des Hydraulikzylinders
Zunächst wird der Arbeitsdruck im Zylinder auf etwa (0,5-1) MPa reduziert, dann wird die Kolbenstange in Wechselbewegung gebracht und der Auspuffstopfen für den Auspuff geöffnet.
Die Öffnungsmethode ist wie folgt:
Wenn der Kolben den letzten Schlag erreicht hat, öffnet man den Auspuffstecker in dem Moment, in dem der Druck steigt, und schließt ihn unmittelbar vor Beginn der Rückkehr.Sie können ein Zischen hörenWenn die Luft vollständig entleert ist, wird das ausgesprühte Öl klar sein.
Ist der Hydraulikzylinder mit einer verstellbaren Puffervorrichtung ausgestattet und ist der Kolben in Bewegung, so wird das Gasventil zunächst in eine Position mit einer niedrigeren Durchflussrate gesetzt.und dann schrittweise die Größe der Gasöffnung anpassen, bis die Anforderungen erfüllt sind.
Zusätzlich zu den vorstehenden Einstellungsarbeiten ist zu prüfen, ob in verschiedenen Dichtungsbauteilen ein Ölleck auftritt und ob die Schrauben der Verbindungsteile los sind.Um Unfälle zu verhindern.
Auf der Grundlage der Verwendung des Hydraulikzylinders sollten regelmäßige Inspektionszeiten festgelegt und Inspektionsprotokolle geführt werden.
-
Einstellung der Auspuffvorrichtung:
-
Einstellung der Puffervorrichtung:
-
Prüfung der verschiedenen Teile des Hydraulikzylinders:
-
Regelmäßige Kontrolle:
Ausrichtungsschritte:
1- Drehen Sie mit dem Schlüssel gegen den Uhrzeigersinn mit 1/4 Kreis.
2.Anhand eines Hexenschlüssels die Ausrichtungsschraube B einstellen:
1) im Uhrzeigersinn wird die Stabgeschwindigkeit verlangsamt
2) im Uhrzeigersinn wird die Stabgeschwindigkeit erhöht.
3.Nach der Ausrichtung wird die Ausrichtungsschraube B mit einem hexagonalen Schraubwerk befestigt und die Kissenmutter C angezogen, um zu verhindern, daß
Leckage aus der Kissendichtung D
4- Zieh die Schlussknalle fest.
Hydraulikzylinder können häufig repariert werden, wenn sie fehlerhaft oder beschädigt sind.und die spezifischen Reparaturen, die erforderlich sind, hängen von der Art und dem Umfang des Problems ab.Hier ist ein Überblick über den allgemeinen Prozess:
1.Diagnose:
- Inspektion:Der erste Schritt besteht darin, den Zylinder gründlich auf Anzeichen von Verschleiß, Beschädigung oder Fehlfunktion zu untersuchen.
- Abmontage:Bei Bedarf wird der Zylinder zerlegt, um die inneren Komponenten, einschließlich Kolben, Dichtungen, Stange und Fass, zu untersuchen.
2.Reparatur oder Austausch von Bauteilen:
- Siegel und O-Ringe:Verschleierte oder beschädigte Dichtungen sind eine häufige Ursache für Lecks.
- Kolbenstange:Wenn die Kolbenstange gebogen, zerkratzt oder beschädigt ist, muss sie möglicherweise repariert oder ersetzt werden.
- Fass:Wenn das Fass beschädigt oder korrodiert ist, muss es möglicherweise geschärft (ein Prozess, der die innere Oberfläche glättet) oder ersetzt werden, wenn der Schaden schwerwiegend ist.
- - Das ist nicht nötig.Der Kolben selbst kann auch auf Verschleiß oder Beschädigung untersucht und bei Bedarf repariert oder ausgetauscht werden.
3.Ummontage:
- Nach der Reparatur oder dem Austausch der erforderlichen Komponenten wird der Zylinder sorgfältig wieder zusammengebaut.Besondere Aufmerksamkeit wird darauf gelegt, dass alle Dichtungen richtig sitzen und die Komponenten richtig ausgerichtet sind..
4.Prüfung:
- Der reparierte Zylinder wird getestet, um sicherzustellen, dass er unter Druck ordnungsgemäß arbeitet.
5.Neue Anlage:
- Nach Prüfung und Bestätigung der ordnungsgemäßen Funktionsweise kann der Zylinder wieder in seine Anwendung eingebaut werden.
Können Sie einen Hydraulikzylinder reparieren?
Notwendige Werkzeuge und Materialien:
- Schlüssel, Schraubendreher und andere einfache Handwerkzeuge.
- Spezifische Versiegelungssets für den zu reparierenden Hydraulikzylinder.
- Schliffwerkzeuge (wenn das Laufzeug glättet werden muss).
- Schmiermittel und Hydraulik.
Wann man professionelle Hilfe sucht:
- Wenn der Schaden groß ist oder Ihnen die notwendigen Werkzeuge oder Fachkenntnisse fehlen, ist es vielleicht am besten, einen professionellen Hydraulikreparaturdienst zu konsultieren.Verarbeitung neuer Teile oder Präzisionsschleifen.
Die Reparatur eines Hydraulikzylinders kann seine Funktion wiederherstellen und seine Lebensdauer verlängern, was ihn zu einer kostengünstigen Alternative zum Ersetzen des gesamten Zylinders macht.
Haltestelle und Haltestelle
| Typ SD |
LA-Typ |
|
Standard=A:Eingangsanschluss B:Kissenposition D:Scheckventilposition
|
|
z.B.:Bestellformular für die Position HCA70-LA-C-100X200-B-B-A
Eingabeanschluss = B-Position
Kissen = Position
Kissenlänge
|
Durchbohrung ((mm) |
L |
Ich... |
| 32 bis 63 |
20 |
10 |
| 80 bis 160 |
25 |
15 |
| 180- 224 |
30 |
27 |
| 250 |
35 |
32 |
- Wenn die Bewegung eines Zylinders mit Last größer als 500 mm/s ist,
- Wenn die Bewegungsgeschwindigkeit höher als 750 mm/s ist, sind externe Drehzahlminderventile zu verwenden.
Der Antragnicht nur für die Produktion von mechanischen Werkzeugmaschinen und Metallverarbeitungsgeräten, sondern auch in Aktoren aus Stahl, Steuerung von Kernkraftwerken, Fahrgastliften usw.
| Typ |
Symbol |
Zeichnung |
Mit Bellow |
Hitzebeständigkeit |
Durchbohrung ((mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Doppeldarstellung |
HCA |
|
HCA-H |
HCA-J |
| Doppelstab |
HCC |
|
HCC-H |
HCC-J |
| Doppelstangen mit Ausrichtung |
HCD |
|
HCD-H |
HCD-J |
HC2- Ich weiß nicht.Eine- Ich weiß nicht.70- Ich weiß nicht. - Ich weiß nicht.S.D.- Ich weiß nicht.C- Ich weiß nicht.100- Ich weiß nicht.200ST- Ich weiß nicht. - Ich weiß nicht. - Ich weiß nicht. - Ich weiß nicht. - Ich weiß nicht. - Ich weiß nicht.
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

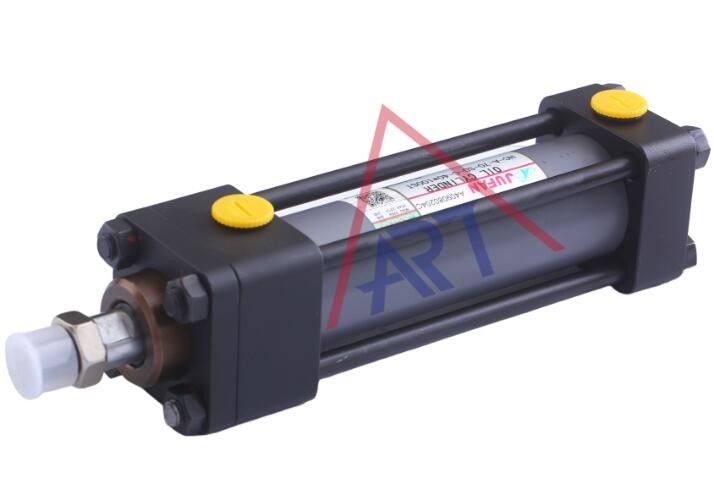

| HC2:Hydraulische Zylinder mit Bindestang |
| 1) Typ |
A: Doppeldarbietung
C:Doppelstangen
D:Doppelstangen mit Streckenausrichtung
|
| 2)Arbeitsdruck |
70: 70 kgf/cm2
140Für den Fall, dass die Beförderungsbedingungen nicht eingehalten werden
|
| 3)Leistungsblank: (Standardgebrauch) |
H:mit unten
J:hitze-/erosionsbeständig (höchste Temperatur 200°C) |
| 4)Einbauart |
Die in Absatz 1 genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind. |
| 5)Stabgröße |
C: Klasse C: Klasse B
Anmerkung: 1Standard:Stab der Klasse HC-70+C
2.Standard:Stab der Klasse HC-140+B
3Bitte geben Sie an, wann die Stange der Klasse HC-70+B oder die Stange der Klasse HC-140+C
|
| 6)Bor ((mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Schlaganfall ((mm) |
Max.Schlag=Max. Länge des Schlags-Min. Länge des Schlags |
| 8)Kissenleere: |
kein Kissen
B:Kissen auf beiden Seiten
R: Kissen auf der Stange
H:Kissen auf Kopfbedeckung
|
| 9)Anschlüsse Y |
Y:Y-Konnektor
I: Verbindung
|
| 10)Ausrichtung des Schlages |
Nur nach vorne ausgerichtet und ausgerichtete Länge < oder = Zuglänge
|
|
11)Hafenstand
|
|
| 12)Kissenposition |
|
| 13)Öldichtungsmaterial leer |
NBR (Standardgebrauch),2: PU 3:FPM |
Bei der Bestellung das benötigte Material angeben
(1)N:NBR
(2)V:F≤200°C
| Langeweile |
X |
| 32.40.50 |
1/3.5xStrecke + 45 |
| 63.80.100 |
1/4x-Schlag + 55 |
| 125.150180.200 |
1/5x-Schlag + 65 |
| 224.250 |
1/6x-Schlag + 80 |
Herstellung:
Was ist eine Hydraulikzylinderöffnung?
Der Durchmesser eines Hydraulikzylinders bezieht sich auf den Innendurchmesser des Zylinderfasses.Die Bohrgröße ist ein kritischer Parameter, da sie die Kraft und Geschwindigkeit des hydraulischen Systems direkt beeinflusst.
In den Spezifikationen für Hydraulikzylinder wird die Bohrung oft in Zoll oder Millimeter ausgedrückt.Das bedeutet, dass der innere Durchmesser des Zylinderfasses 2 Zoll beträgt..
