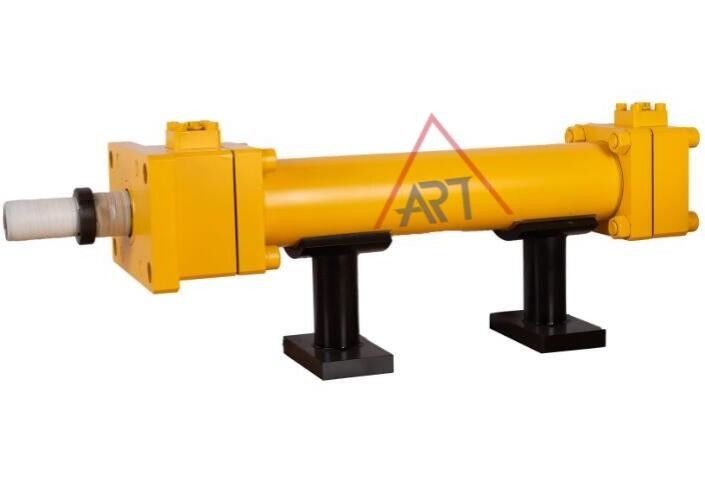

Vier Rod Design Versatility Engineering Hydraulic-Zylinder-höchstes Arbeitsdruck 160 Kgf/Cm ²

Eigenschaft
1). Befolgung der Spezifikationen ISO-6020/2.
2). Der höchste Arbeitsdruck ist 160 kgf-/cm²
3). Vier-Stangenentwurf, Vielseitigkeit. Einfache Wartung, strenge Steuerung der Genauigkeit der maschinellen Bearbeitung und niedriges Reibungs- und hohesleben.
4). Außenmaße sind mit das HMI-Produkten Parker-Firma herein in den USA kompatibel.
5). Vielzahl von Installationsarten, damit Kunden wählen.
6). Kann verwendet werden, wenn, Ausrüstung, wie Stahl, Metallurgie, Schiffe und andere Maschinerie ausführend.
7). Compatibled mit Ölzylindern im Verpacker.

Installation

Symbol	Name	Zeichnung	Symbol	Name	Zeichnung
Sd	Grundlegend		TC	Zwischendrehzapfen
Fa	Rod-Flansch		TA	Hauptdrehzapfen
FB	Hauptflansch		CA	Gabelkopf
LA	Fuß		COLUMBIUM	Doppelgabelkopf
Lbs	Endenwinkel

Anpassung und Prüfung des Hydrozylinders

Zuerst verringern Sie den Arbeitsdruck innerhalb des Zylinders auf um (0.5-1) MPa. Dann stellen Sie die Kolbenstange, Hin- und Herbewegung durchzuführen her und den Auspuffstecker für Auspuff zu öffnen.

Die Methode der Öffnung ist, wie folgt:

Wenn der Kolben das Ende seines Anschlags erreicht, öffnen Sie den Auspuffstecker im Augenblick wenn die Druckanstiege, und schließen Sie ihn sofort, bevor die Rückkehr anfängt. Während des Auspuffprozesses können Sie einen Zischenton hören, gefolgt von der Entladung des weißen und trüben schäumenden Öls. Wenn die Luft vollständig entladen wird, sprühte das Öl heraus ist klar. Auspuffvollständigkeit kann mit bloßem Auge beurteilt werden.

Wenn der Hydrozylinder mit einem justierbaren Dämpfungsgerät ausgerüstet wird und der Kolben in der Bewegung ist, stellen Sie zuerst das Drosselventil in eine Position mit einer niedrigeren Strömungsgeschwindigkeit und die Größe des Drosselhafens dann allmählich zu justieren ein, bis die Bedingungen erfüllt sind.

Zusätzlich zur Ausführung der oben genannten Anpassungsaufgaben, zu überprüfen ist notwendig, auf Ölleckage in den verschiedenen versiegelnden Komponenten und ob die Bolzen der Verbindungsteile lose sind, zwecks Unfälle zu verhindern.

Basiert auf der Verwendung des Hydrozylinders, legen Sie regelmäßige Inspektionszeiten fest und behalten Sie Prüfprotokolle bei.

1. Anpassung des Auspuff-Gerätes:

2. Anpassung des Dämpfungsgerätes:

3. Inspektion von verschiedenen Teilen des Hydrozylinders:

4. Regelmäßige Inspektion:

Ausrichtungsschritte:

Kontermutter 1.Turn in Richtung zum Zähler nach rechts mit 1/4circle durch Schlüssel.

Hexe 2.Using. Schlüssel, zum von thealignment Schraube B zu justieren:

1)rechts herum ist Stangengeschwindigkeit Verlangsamung

2)entgegengesetzt rechts herum, ist Stangengeschwindigkeit oben.

3.After Ausrichtung, Gebrauchshexe. das wrerch, zum von thealignment screwB zu reparieren und ziehen dann thecushion Nuss C fest, um mögliches zu verhindern

Durchsickern von Kissendichtung D

4.Tighten die Kontermutter A

Hafen- und Kissenpositionen

Sd-Art	LA-Art
Standard=A: Inputhafen B: Kissenposition D: Rückschlagventilposition

z.B.: Bestellschein für Position HCA70-LA-C-100X200-B-B-A

Eingegebene port=B Position

Cushion=A-Position

Kissenlänge

	Bohrung (Millimeter)	L	L
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Wenn, die Bewegung eines Zylinders mit Laden über 500mm/sec. ist,
• Wenn die bewegliche Geschwindigkeit höher als 750mm/sec ist, sollten externe reduzierende Geschwindigkeitsventile benutzt werden

Die Anwendung nicht nur für mechanische Werkzeugmaschinen der Produktion und Metallverarbeitungsausrüstung, aber kann in den Auslösern Stahl-, der Atomkraftwerksteuerung, der Passagieraufzüge, des usw. weitverbreitet auch sein

Spezifizieren des erforderlichen Materials bei der Einrichtung

(1) N: NBR

(2) V: F≤200℃

Fabrik:

FAQ
Q1: Sind Sie ein Hersteller oder eine Handelsgesellschaft?
Wir haben unsere eigene Fabrik, also können wir den besten Preis auch zur Verfügung stellen der erste Service.


Q2: Nehmen Sie Kundenbezogenheit oder nichtstandardisierte Produkte an?
Ja können wir Produkte als die erforderten Kunden besonders anfertigen.


Q3: Was ist Ihr MOQ?
MOQ hängt von unseren Kunden braucht ab. Außerdem begrüßen wir Probeauftrag vor Massenproduktion.


Q4: Wie lang ist Ihre Lieferfrist?
Normalerweise ist die Lieferfrist 7 Tage, wenn wir auf Lager haben. Wenn wir nicht auf Lager haben, benötigt es 15-30 Werktage. Und es hängt auch von der Quantität und von den Anforderungen von Produkten ab.


Q5: Was sind Ihre Zahlungsbedingungen?
T/T. Wenn Sie irgendwelche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
