Produktbeschreibung:

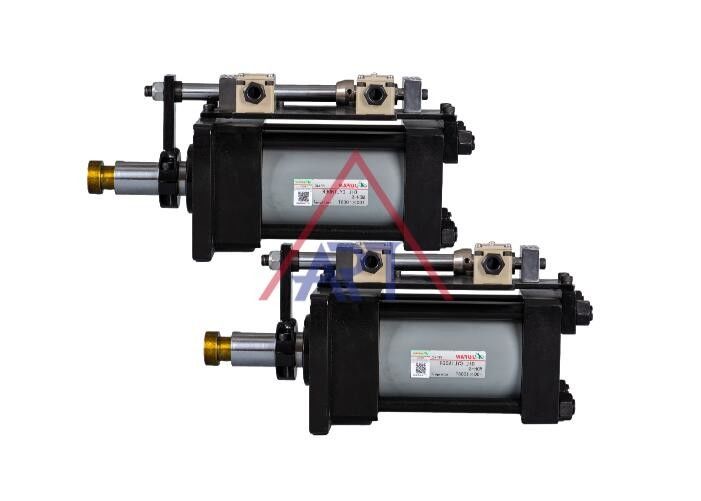

1.Das MDH-Modell ist ein robuster Zugstangen-Hydraulikzylinder mit Endschaltern zur genauen Regulierung der Position seiner Formen.
2.Es eignet sich hervorragend für großformatige Druckgussformen.
3.Es zeichnet sich durch eine hohe Belastbarkeit sowie eine äußerst präzise Einstellung der Aus- und Einfahrformen aus.Mit Funktionen wie diesen kann der MDH die zuverlässige Flexibilität bieten, die in modernen Fertigungsumgebungen erforderlich ist.
Merkmale:
Der Formölzylinder ist eine häufig verwendete hydraulische Komponente, die mehrere Rollen spielt und in der Formenherstellungsindustrie weit verbreitet ist.Was genau treibt den Formölzylinder an?
1.Der Formölzylinder wird von einem Hydrauliksystem betrieben, das den Durchfluss und Druck des Hydrauliköls überwacht, um den Formzylinder zu regulieren.
2.Der Zylinder ist mit einem inneren beweglichen Kolben ausgestattet, der durch den hydraulischen Druck und die Art des Öls beeinflusst wird.
Wenn Hydrauliköl in den Zylinder der Form gedrückt wird, dringt es in den inneren beweglichen Hohlraum ein, wo der Druck des Hydrauliköls eine gewisse Kraft auf den Kolben ausübt, was zu einer Bewegung führt.
3.Diese Bewegung des Kolbens kann linear oder rotatorisch sein, dies hängt von der Konstruktion und Anwendung des Formölzylinders ab.
Technische Parameter:
MDH steht für Mold Tie-Rod-Zylinder, also Zylinder mit Zugstangen.
Es gibt sie in zwei Typen: A und C.
Typ A verfügt über ein doppeltwirkendes System;
Typ C hat Doppelstangen.
Der maximale Arbeitsdruck des MDH variiert: 70 kgf/cm bei Ausstattung mit MDH-70 und 140 kgf/cm bei Ausstattung mit MDH-140.
Beide Typen sind nur mit Montagetyp „FA“ erhältlich.
Beim MDH-70 sind normalerweise Ruten der C-Klasse im Lieferumfang enthalten.
MDH-140 wird normalerweise mit Ruten der Klasse B geliefert.
Für individuelle Anforderungen kann man MDH-70 mit Ruten der Klasse B oder MDH-140 mit Ruten der Klasse C wählen – dies muss jedoch spezifiziert werden.
Darüber hinaus kann die Bohrungstemperatur (mm) von MDH variieren: 40, 50, 63, 80, 100, 125, 150, 160, 180, 200, 250.
MDH A----70----FA----C----100X200----A1----B1----C1----1----L2
1 2 3 4 5 6 7 8 9 10 11
| MDH: Zugstangenformzylinder |
| 1 |
Typ |
(1) A: doppeltwirkend
(2) C: Doppelstäbe |
| 2 |
Max. Arbeitsdruck (kgf/cm²) |
(1)70 (70 MPa)
(2)140 (140 MPa) |
| 3 |
Montage |
Es wird nur der Typ „FA“ bereitgestellt |
| 4 |
Stange mm |
C: C-Klasse
B: B-Klasse
Notiz :
1.Standard MDH-70 mit Stangen der Klasse C
2.Standard MDH-140 mit B-Klasse-Stangen
3. Bitte geben Sie an, ob MDH-70 mit Stangen der Klasse B oder MDH-140 mit Stangen der Klasse C benötigt wird.
|
| 5 |
Bohrung mm |
40, 50, 63, 80, 100, 125, 150 |
| 6 |
Hub mm |
basierend auf Kundenwunsch |
| 7 |
Stangenende |
(1)A1: Einzelhalstyp
(2)A2: Doppelhalstyp
(3)A3: Außengewindetyp |
| 8 |
Verbindungsplatte |
(1)B1: dicker runder Typ
(2)B2: quadratischer Typ
(3)B3: dünner runder Typ |
| 9 |
Stangenverbinder |
(1)C1: Halstyp
(2)C2: Außengewindetyp |
| 10 |
Siegel |
(1)1:(VE)(Standardverwendung)
(2)2:(NBR)
(3)3:(FPM) |
| 11 |
Endschalter |
(1)L:Endschalter (Modell WLD2-Q ist Standard)(2)Menge: 2 StückHinweis: Wenn hier nicht angegeben, wird das Standardmodell WLD2-Q verwendet. |
Anwendungen:
Im FormenbauFormzylinderwerden üblicherweise zum Positionieren, Spannen und Auswerfen von Formen verwendet.Beispielsweise kann im Spritzgussformbau der Formzylinder zur Steuerung des Öffnens und Schließens der Form verwendet werden.
Wenn das Öl in den Formzylinder gelangt, wird der Kolben durch Druck gedrückt, wodurch sich die Form trennt oder schließt.Somit können Spritzguss und Formen von Kunststoffmaterialien durchgeführt werden.
Darüber hinaus erfreuen sich Formzylinder in vielen anderen Branchen großer Beliebtheit, darunter in der mechanischen Bearbeitung, in der Metallurgie, in der Luft- und Raumfahrtindustrie usw.
Formzylinder werden zur Steuerung der Bewegung, Positionierung und Klemmung von Maschinen verwendet.Das Hydrauliksystem kann so verwaltet werden, dass eine präzise Steuerung erreicht wird, wodurch letztendlich die Produktionseffizienz und die Produktqualität gesteigert werden.
Der Formölzylinder ist ein Gerät, das ein Hydrauliksystem zur Regulierung des Durchflusses und Drucks des Hydrauliköls zur Steuerung des Kolbens verwendet.In den Disziplinen Formenbau und mechanische Bearbeitung spielen die Formzylinder eine herausragende Rolle.
Die richtige Gestaltung und Handhabung von Formzylindern kann dazu beitragen, eine präzise Kontrolle über Formen und Maschinen zu erreichen und so die Produktionseffizienz und Produktqualität zu optimieren.
Support und Dienstleistungen:
Technischer Support und Service für Formhydraulikzylinder
Wir bieten technischen Support und Service für unsere Formhydraulikzylinder.
Unser Team aus erfahrenen Ingenieuren und Technikern kann Ihnen bei allen Fragen helfen und Ihnen Lösungen für Ihre Anforderungen an Hydraulikzylinder anbieten.
Unser technisches Support-Team steht Ihnen rund um die Uhr zur Verfügung, um Fragen zu beantworten oder Probleme zu lösen.
Wir bieten auch regelmäßige Wartungs- und Reparaturdienste für unsere Hydraulikzylinder an, sodass Sie sicher sein können, dass Ihre Ausrüstung immer in Top-Zustand ist.
Wenn Sie Fragen haben oder mehr über unsere Formhydraulikzylinder erfahren möchten, zögern Sie bitte nicht, uns zu kontaktieren.Wir freuen uns darauf, Ihnen dabei zu helfen, den perfekten Hydraulikzylinder für Ihre Anforderungen zu finden.
FAQ:
Form-Hydraulikzylinder
- F: Was ist das Funktionsprinzip eines Formhydraulikzylinders?
- A: Der Formhydraulikzylinder ist ein Gerät, das Hydraulikflüssigkeit verwendet, um eine Kraft zu erzeugen und Bewegung zu erzeugen.Dabei wird der Druck der Hydraulikflüssigkeit genutzt, um einen Kolben im Zylinder zu bewegen, wodurch eine Kraft entsteht, die den Zylinder bewegt.
- F: Welche Vorteile bietet die Verwendung eines Formhydraulikzylinders?
- A: Die Hauptvorteile der Verwendung eines Formhydraulikzylinders sind erhöhte Leistung, Effizienz und Genauigkeit.Es ermöglicht eine präzise Steuerung der Geschwindigkeit und Richtung der linearen Bewegung und eignet sich daher ideal für präzise Bewegungen, beispielsweise in der Formindustrie.
- F: Für welche Arten von Anwendungen werden Formhydraulikzylinder verwendet?
- A: Formhydraulikzylinder werden häufig in der Formindustrie sowie in anderen Anwendungen wie der Automobil-, Luft- und Raumfahrt- und Schifffahrtsindustrie eingesetzt.
- F: Wie hoch ist die Lebenserwartung eines Formhydraulikzylinders?
- A: Die Lebenserwartung eines Formhydraulikzylinders hängt von der Qualität des verwendeten Materials, der Art der Anwendung, für die er verwendet wird, und den Umgebungsbedingungen ab, unter denen er verwendet wird.Im Allgemeinen kann ein hochwertiger Formhydraulikzylinder bis zu 10 Jahre halten.
- F: Sind Formhydraulikzylinder anpassbar?
- A: Ja, Formhydraulikzylinder sind in verschiedenen Größen und Konfigurationen erhältlich, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.Darüber hinaus können auch kundenspezifische Teile bestellt werden, um spezifische Anforderungen zu erfüllen.
