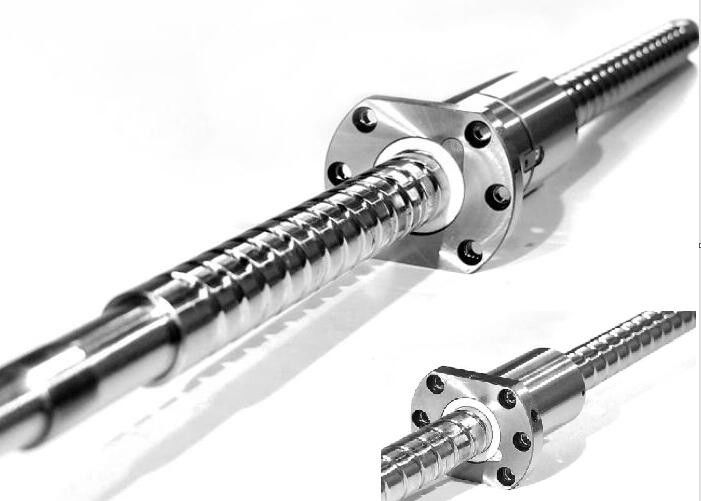

12-50mm lärmarme aushaltene Kugelumlaufspindel-Welle mit Flansch-Nuss

Produktbeschreibung:

Kugelumlaufspindeln sind eine häufig verwendete Übertragungskomponente sowohl in Werkzeug- als auch in Präzisionsmaschinen.Seine Hauptfunktion besteht darin, eine Rotationsbewegung in eine lineare Bewegung oder ein Drehmoment in eine axiale wiederholte Kraft umzuwandeln und gleichzeitig die Eigenschaften hoher Präzision, Reversibilität und Effizienz zu besitzen.Aufgrund ihres geringen Reibungswiderstands werden Kugelumlaufspindeln häufig in verschiedenen Industrieanlagen und Präzisionsinstrumenten eingesetzt.

Lager sind ein wichtiger Bestandteil moderner mechanischer Geräte.Seine Hauptfunktion besteht darin, den mechanischen Rotationskörper zu stützen, den Reibungskoeffizienten während seiner Bewegung zu verringern und seine Rotationsgenauigkeit sicherzustellen.Der Kugelgewindetrieb ist üblicherweise mit einem speziellen Stützlager für die Spindel ausgestattet, mit einem Kontaktwinkel von 60°.Dieses Lager verfügt über eine große Tragfähigkeit, niedrige Geschwindigkeit und hohe Genauigkeit.Im Allgemeinen müssen die Lager beim Einbau gepaart werden.Die spezifische Paarungsmethode sollte basierend auf der Verwendung der Werkzeugmaschine bestimmt werden.

Um die Arbeitsgenauigkeit des Vorschubsystems zu verbessern, muss der Kugelumlaufspindelmechanismus eine hohe Übertragungssteifigkeit aufweisen.Zusätzlich zur Erhöhung der Steifigkeit der Kugelumlaufspindel selbst muss der Kugelumlaufspindelmechanismus mit einer ausreichend steifen Stützstruktur konstruiert und korrekt installiert werden.Zu den Faktoren, die die Steifigkeit der Stützstruktur beeinflussen, gehören die Steifigkeit des Lagersitzes, die Kontaktfläche zwischen Lagersitz und Maschinenstruktur und die Steifigkeit des Lagers.

Universal-Kugelumlaufspindel, die Verwendung von Schrägkugellagern ist ausreichend.Installieren Sie die Lager „gegenüberliegend“ auf den beiden tragenden Wellenenden der Kugelumlaufspindel.Wenn es sich um eine spezielle Gewindestange für spezielle Geräte handelt und das Geräteinstallationshandbuch die Verwendung von Speziallagern erfordert, dann montieren Sie es gemäß den entsprechenden Anweisungen.

Bei der Tragfähigkeit der Kugelumlaufspindel treten sowohl radiale als auch axiale Belastungen gleichzeitig auf, und die Auswahl der Lager sollte berücksichtigt werden.Zu den häufig verwendeten Lagern, die der Belastung gleichzeitig standhalten können, gehören Schräglager und Kegelrollenlager.Ersteres konzentriert sich auf trockene Leichtlast- und Hochgeschwindigkeitsfelder, während sich Letzteres auf Situationen mit hoher Last und niedriger Geschwindigkeit konzentriert.Es ist zu beachten, dass die beiden oben genannten Lagertypen im Allgemeinen paarweise verwendet und relativ zueinander installiert werden (von Angesicht zu Angesicht oder von Rücken zu Rücken), was die axiale Bewegung der Gewindestange begrenzen kann.

Einbauhinweise für Kugelumlauflager:

• Bei Verwendung der Einbauhülse entspricht der Durchmesser der Hülse dem des Innenrings des Lagers, und das Material kann eine Aluminium- oder Kupferhülse zum Einpressen des Innenrings sein. Wenn die Toleranz eng ist oder die Presspassung eng ist, kann die Hülse aus Aluminium oder Kupfer bestehen Das Lager sollte erwärmt werden.
• Achten Sie darauf, den Kontaktwinkel des Pfeils oder des Wälzkörpers im Lager in seiner vollständigen Position zu beobachten.Im Allgemeinen wird es Rücken an Rücken oder von Angesicht zu Angesicht kombiniert und schließlich die Sicherungsmutter aufgeschraubt.Beim Retroreflektor sollte auf die Position der Befestigungsmutter geachtet werden.Sobald es verriegelt ist, kann es nicht mehr gelöst werden, da es sonst einen größeren Einfluss auf die Präzision der Übertragung hat.

Merkmale:

Kugelgewindetriebe zeichnen sich durch einen hohen Wirkungsgrad aus. Die Prüfausrüstung und der Qualitätsprüfungsprozess gewährleisten einen Produktwirkungsgrad von über 90 %.Der geringe Temperaturanstieg ist auf die hervorragende Oberflächenqualität der Schraubenkugellaufbahn und die strenge Größe der Kugel zurückzuführen, die die geringste Reibung zwischen Kugel und Laufbahn gewährleistet.

Durch Vorspannen und Spielbeseitigung erreicht das Gewindetriebpaar eine hohe Positioniergenauigkeit.Ausgezeichnetes Design und sorgfältige Fertigung ermöglichen einen zuverlässigen Betrieb dieser Maschine bei hohen Geschwindigkeiten über 60 m/min.Darüber hinaus wird die Steifigkeit der Gewindestange und Mutter durch die Verarbeitung mit hervorragenden Materialien sowie durch Vorspannen und Spielbeseitigung verbessert.

Durch die fehlende viskose Reibung zwischen Schraube und Mutter wird das Kriechphänomen im Getriebe eliminiert.Darüber hinaus ist am Mutternende eine spezielle Staubschutzvorrichtung vorgesehen und während des Betriebs ist eine allgemeine Wartung erforderlich.Schließlich ist eine lange Lebensdauer dank der strengen Kontrolle des Materials und der Oberflächenhärte HRC62 der Schraube (Stahl mit hohem Kohlenstoffgehalt) und der Mutter (legierter Stahl) gewährleistet.

Technische Parameter:

Anwendungen:

Der Einsatz von Kugelumlaufspindeln findet in einem breiten Anwendungsspektrum im Industriemaschinenbereich statt, z. B. in CNC-Bearbeitungszentren, CNC-Drehmaschinen, CNC-Betten, CNC-Drahtschneidemaschinen, CNC-Bohrmaschinen, Portalfräsmaschinen, Laserbearbeitungsgeräten, Markiermaschinen und CNC-Graviermaschinen , Zeichenmaschinen, IC-Verpackungsmaschinen, CNC-Entladungsbearbeitungsmaschinen, CWC-Schleifmaschinen, Glasmaschinen, Textilmaschinen, Holzbearbeitungsmaschinen, Druck- und Verpackungsmaschinen, Erdölmaschinen, metallurgische Maschinen und Tabakmaschinen.

Darüber hinaus können Kugelumlaufspindeln auch in elektronischen Maschinen wie Roboterarmen, Prüfmaschinen, Messgeräten, XY-Plattformen, medizinischen Geräten und anderen Anlagen zur Fabrikautomation eingesetzt werden.Auch Übertragungsmaschinen wie Metallwärmebehandlungsgeräte, Kernreaktionsgeräte und Aktuatoren profitieren vom Einsatz von Kugelumlaufspindeln.In der Luft- und Raumfahrtindustrie werden Kugelumlaufspindeln häufig in Stellantrieben für Flugzeugklappen, Sitzstellantrieben, Flughafeninstallationsgeräten und Stellantrieben für Funkantennen eingesetzt.

Schließlich werden Kugelumlaufspindeln auch häufig in der Tür-Fenster-Steuerung, der Steuerung medizinischer Betten und in der Parkplatzausrüstung eingesetzt.Zusammenfassend lässt sich sagen, dass der Einsatz von Kugelumlaufspindeln für zahlreiche Maschinen und Geräte aus unterschiedlichen Branchen gilt.

Anpassung:
